Raumbuch
Die Modulreihe D-A-CH Erweiterungen basiert auf Autodesk Revit Architecture 2011 Funktionalität und erweitert diese um die

• Flächenberechnung nach DIN 277, II. BV oder WoFlV sowie um die
• Raummassen – Ermittlung nach VOB.

Der Einsatz von Autodesk Revit Architecture wird erheblich vereinfacht und beschleunigt, ohne dass dafür eine neue Produktphilosophie erlernt werden muss.

Mit den speziell für den deutschen Markt entwickelten Modulen können die Vorteile eines intelligenten Gebäudemodells optimal ausgenutzt werden.

Raummassen Ermittlung nach VOB
Das Programm ermittelt raumbezogen die Flächen von Wänden, Böden und Decken sowie Raumumfänge und Ausstattungsgegenstände.

• Berechnungsregeln zum Übermessen von Öffnungen können nach VOB definiert werden.
• Die Berechnung jeder Fläche wird nachvollziehbar dargestellt. Detaillierte Auflistung aller Teilflächen.
• Neben der automatischen Erkennung von Elementen und Teilflächen können weitere Elemente manuell hinzugefügt oder editiert werden. (Anwendungsbeispiel: Fliesenspiegel).
• Ausstattungstypen enthalten Materialdefinitionen, die typischerweise bestimmten Räumen zugewiesen werden.
• Die berechneten Massen können in ein übersichtliches Excel-Formular exportiert werden, getrennt nach
  Wandflächen (inklusive Innenleibungen, und Fensterfläche pro Raum in der Excel-Übersicht)
• Bodenflächen (inklusive Flächen von Türschwellen)
• Deckenflächen
• Raumumfang
• Ausstattungsgegenstände
• sowie einer Übersicht, die alle Massen raumbezogen gegenüberstellt.
• Der Materialbedarf wird bezogen auf Räume, Raumgruppen und Gesamt detailliert aufgelistet. (Raumgruppen nur mit dem D-A-CH Erweiterung Modul Flächen Berechnung).

3D Ansicht: D-A-CH 3D
Wenn Sie eine Berechnung mit den D-A-CH Erweiterung Modulen Flächen Berechnung oder Raummassen Ermittlung durchführen, werden Sie bemerken, dass im Projekt-Browser eine

Diese Ansicht wird automatisch erzeugt, sobald der Berechnungsprozess einmal durchgeführt wurde. Diese Ansicht ist notwendig für interne Berechnungsvorgänge sowie zur Performance-Optimierung.

Ermittlung der Raummassen

Räume erzeugen

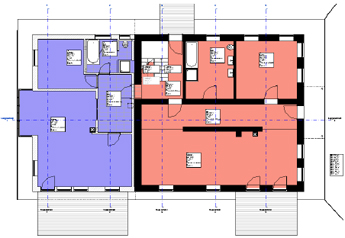

Revit erkennt automatisch alle vorhandenen Räume.

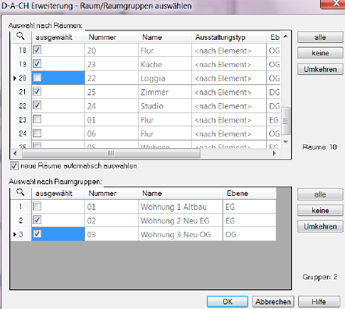

Um bestimmte Räume von der Berechnung auszuschliessen, (z.B. Balkone, Loggien) klicken Sie auf AUSWAHL/ AUSWÄHLEN und deselektieren Sie die einzelnen Räume.

Sollten Sie mit den DACH Erweiterungen Raumgruppen erstellt haben, können Sie auch Raumgruppen filtern. Durch Deselektion einer Raumgruppe werden automatisch alle Räume dieser Gruppe deselektiert.

Bei jeder Raumgruppe, die Sie auswerten wollen, können Sie nun wiederum bestimmte Räume ausschliessen:

Wählen Sie nun aus, welche Massen Sie raumbezogen ermitteln wollen:

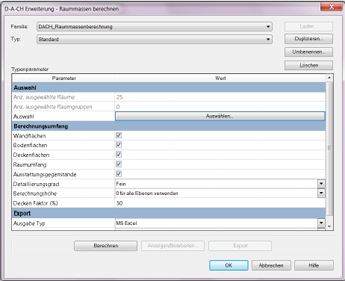

Stellen Sie nun noch folgende Optionen ein:

Detaillierungsgrad
Der Detaillierungsgrad entspricht der Revit-Funktion. Sie können hier wählen, welcher Detaillierungsgrad (Mittel oder Fein) verwendet werden soll.

Der Grad "Grob" wird nicht angeboten, da hier z.B. Stützen nur unzureichend dargestellt werden und damit eine Massenberechnung nicht ausgeführt werden kann.

Berechnungshöhe
Als Berechnungshöhe stehen zwei Optionen zur Verfügung: "0 für alle Ebenen verwenden" oder "Werte aus Ebenen verwenden".
Wir empfehlen die Einstellung "0 für alle Ebenen verwenden", da damit die Erkennung der zu berechnenden Massen sicher gestellt ist. Bei der anderen Option kann es unter Umständen vorkommen, dass z.B. Wände nicht berechnet werden, wenn sie niedriger sind als die in der Ebene definierte Berechnungshöhe. Passen Sie dies aber nach konstruktiver Situation an.

Deckenfaktor
Der Deckenfaktor bestimmt, wie Deckenflächen mit Öffnungen berechnet werden.
Es ist ein Prozentwert, der anhand des Verhältnisses "Bodenfläche" zu "Öffnung in Deckenfläche" festlegt, ob der Raum durch die Decke nach oben abgeschlossen oder geöffnet wird.

Klicken Sie auf BERECHNUNG um die Berechnung zu starten. Es erfolgt noch keine Ausgabe!

Klicken Sie auf ANZEIGEN/BEARBEITEN:

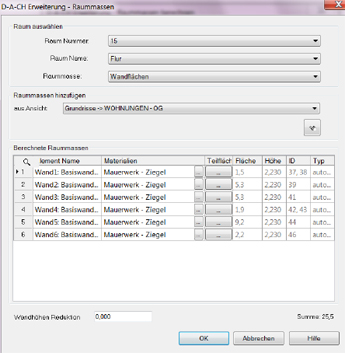

Wählen Sie jeweils Raumnummer oder Name und die entsprechende Mengenart, um das Ergebnis zu sehen:

Revit hat die tatsächlichen, in den umhüllenden Bauteilen verwendeten Revit – Materialien ermittelt. Sie können nun unter MATERIALIEN die Elemente verändern.

Beispiel: Haben Sie im Modell eine Wand MW ZIEGEL verwendet, wollen Sie ggf. den benötigten Putz und die Wandfarbe auswerten.

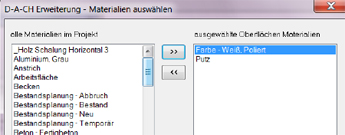

Klicken Sie auf den Button in der Spalte MATERIAL und entfernen Sie das Material MAUERWERK. Fügen Sie hingegen PUTZ und WANDFARBE WEISS hinzu.

Unter TEILFLÄCHEN können Sie manuelle Teilflächen ergänzen, die nicht im Modell erstellt wurden.

Beispiel: Sie wissen, dass im Bad eine Fläche von 3qm über den Waschtischen gefliest ist.

Erstellen per Rechtsklick eine neue Zeile und fügen Sie eine Abzugsfläche mit dem Material FARBE WEISS hinzu (Wählen Sie für Abzug das Minus). Der Putz wird dann nicht abgezogen, da dieser auch unter dem Spiegel verwendet wird.

Erstellen Sie dann eine Fläche mit dem Material Fliesen, die die gleiche Fläche und ein „Plus" enthält.

Bei den Wandflächen können Sie unter WANDHÖHEN – REDUKTION ggf. einen Abzugswert angeben, wenn Wandbekleidungen nicht bis zur Rohdecke reichen sollen (z.B. als nicht raumbegrenzend oder nicht modellierte GK Decken).

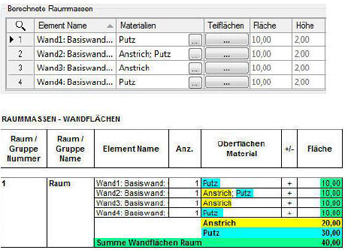

Raummassen Berechnung für Wandflächen mit verschiedenen Materialien

Die

Wandflächen 40 m² 4 Wandflächen à 10 m²
Putz-Fläche 30 m² 3 Wandflächen à 10 m²
Anstrich-Fläche 20 m² 2 Wandflächen à 10 m²

Teilflächen nach VOB berechnen Ja/Nein

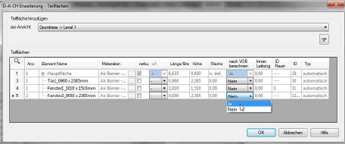

In der Spalte "nach VOB berechnen" sehen Sie anhand des Ja-Nein Schalters, ob die Teilfläche entsprechend der Einstellungen im Dialog "Berechnungsoptionen" berechnet wird oder nicht.

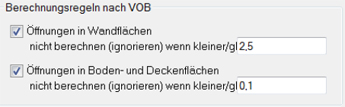

Im unten abgebildeten Beispiel sind sowohl Fenster als auch Tür kleiner als 2,5 m², was als Größenlimit im Dialog "Berechnungsoptionen" eingestellt wurde, und werden deshalb laut VOB nicht berechnet (wird berechnet: Nein).

Wollen Sie diese Teilflächen im Ausnahmefall (z.B. wenn Fenster und Tür direkt nebeneinander liegen und somit eine Einheit bilden) dennoch berechnen, so können Sie den Schalter in der Spalte "nach VOB berechnen" manuell von NEIN auf JA stellen.

Damit wird diese spezielle Teilfläche -trotz anders lautender Berechnungsoptionen- in die Berechnung einbezogen.

Um die VOB-Berechnungsregeln global zu ändern, können Sie einfach die "BERECHNUNGSOPTIONEN" ändern und die Raummassen neu berechnen.

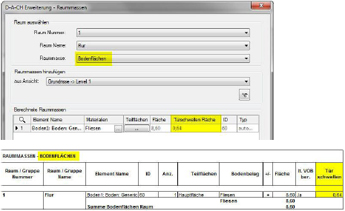

Fläche der Türschwellen

Für Ausschreibungen und Kostenschätzungen ist es häufig von Bedeutung, auch die Fläche der Türschwellen zu berechnen, da diese Fläche vielfach auch gefliest oder mit Auslegware belegt wird bzw. einen anderweitigen Oberflächenbelag erhält.

Bei der Berechnung der Raummassen wird aus diesem Grunde auch die Fläche der Türschwellen erfasst. Diese Fläche wird immer dem Raum zugeordnet, in den die Tür nicht hineinschlägt.

Ausstattungsgegenstände hinzufügen
Bei den Ausstattungsgegenständen können Sie Ausstattungsgegenstände manuell hinzufügen. Diese müssen jedoch einmal im Modell enthalten sein:

Fügen Sie diese über die rechte Maustaste hinzu und klicken Sie im Modell auf ein entsprechendes Element.

Es wird in der Auflistung als „manuell" gekennzeichnet.

Mit Ausstattungstypen können Sie ganz einfach Räume im Projekt mit vordefinierten Oberflächen-Materialien verknüpfen - und dies in kürzester Zeit.

Denken Sie beispielsweise an ein Krankenhaus-Projekt mit 100 identisch ausgestatteten Nassräumen: Verknüpfen Sie einfach die Räume mit dem entsprechenden Ausstattungstyp, und Sie haben mit einem Klick alle Materialien für alle Räume richtig zugeordnet.

Selbstverständlich kann die GLOBALE ZUWEISUNG anschließend beim Bearbeiten der Raummassen INDIVIDUELL GEÄNDERT werden.

Die Verknüpfung mit Ausstattungstypen ist nur eine Option: Wenn Sie die Räume nicht mit Ausstattungstypen verknüpfen, so werden die Raumflächen "

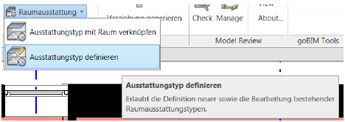

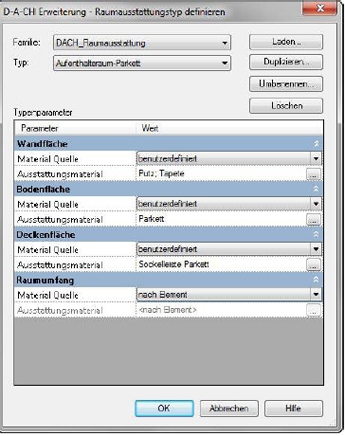

So haben Sie alle Freiheiten. Wählen Sie AUSSTATTUNGSTYP DEFINIEREN und legen Sie die Ausstattung fest:

Hierbei können Sie auch neue Typen definieren.

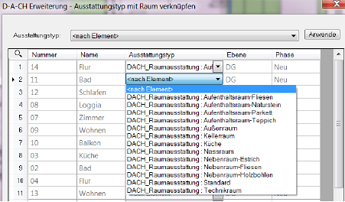

Weisen Sie diese dann den entsprechenden Räumen zu.

Die Raumausstattungen finden Sie in den Familien unter den Beschriftungssymbolen.

Ausgabe der Daten

Ausgabe nach Excel
Klicken Sie auf Exportieren, um die Massenermittlung zu generieren.

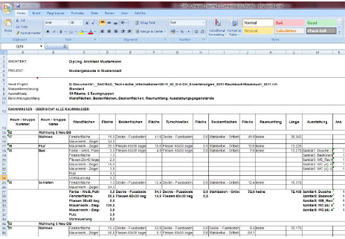

Revit erstellt nun eine Excel Tabelle, in der alle Massen – also Wandflächen, Bodenflächen, Deckenflächen und Ausstattungsgegenstände enthalten sind.

Weiterhin wird eine Tabelle mit den Massen pro Raum erstellt, ggf. untergliedert in Raumgruppen.

Jedes ausgewertete Element erhält in den Planansichten und in den Tabellen eine ID.

Zuordnung der Türen zu den einzelnen Räumen
In den Auswertungen der Wände sind die Türen mit ihren IDs enthalten, zusätzlich jedoch auch die ID des Raumes, in den die Türen hineinschlagen.

Somit lassen sich die Türen für Ausschreibungszwecke eindeutig zuordnen.

Ausgabe nach Autodesk Quantity Takeoff (QTO)
Wählen Sie bei der Ausgabe statt EXCEL das DESIGN WEB FORMAT (DWF):

Es wird eine dwf-Datei mit allen Informationen der Raummassen-Ermittlung geschrieben, das anschließend in Autodesk Quantity Takeoff eingelesen und weiterbearbeitet werden kann.

• Für den Ausgabeprozess de dwf-Datei ist es nicht notwendig, dass QTO auf dem System installiert ist.
• Für die Weiterbearbeitung allerdings brauchen Sie aber natürlich eine installierte Version.
