Die Kindertagestätte des Klinikums der Ludwig-Maximilians-Universität
als Test- und Schulungsprojekt für CAD-Mitarbeiter des Freistaates Bayern

Über die CAD Stelle Bayern

Die CAD Stelle Bayern unterstützt und administriert die Bayerischen Hochbauämter. Hierbei werden ca. 360 Arbeitsplätze mit AutoCAD Architecture 2008/2011 bedient.

Nutzung und Lage der KITA

Die dreizügige Kinderkrippe für die Bediensteten des Klinikums der Ludwig-Maximilians-Universität München am Standort Großhadern liegt in einer natürlichen Vertiefung des Geländes. Diese ruhige und geschützte Lage vermittelt Geborgenheit. Sowohl im Innern als auch im Aussenbereich wurde sehr viel Wert auf eine funktionale Gliederung gelegt.

Größere Kartenansicht

Der nördliche Teil des Baukörpers beherbergt als kompakter, rechteckiger, insgesamt dreigeschossiger Kopfbau den Bereich Verwaltung/Eltern. Der südliche eingeschossige Bau, ist als Bereich Spielen/Kinder ausgewiesen. Eine großzügige, kindgerechte Außenanlage mit Schwerpunkt auf Sehen, Fühlen und Erleben von Umwelt, Pflanzen und Natur runden die Baumaßnahme ab.

Das  Projekt wurde in Eigenplanung vom Staatlichen Bauamt München 2 geplant und 2003 fertig gestellt.

Auswahl des Gebäudes als Schulungsprojekt und Nachmodellierung auf Grundlage der Bestandsdaten

Im Jahr 2009 wurde  das Projekt von der  CAD-Stelle Bayern als Schulungsbeispiel ausgewählt. Die Umsetzung erfolgte in AutoCAD Architecture 2010 in 3D. Alle Bauteile wurden mit Standard- und zusätzlich mit IFC 2x3 Eigenschaftsdatensätzen versehen. Zur Referenzierung wurde aufgrund der komplizierten Splitlevelkonstruktion der Projektnavigator verwendet, um eine optimale Koordination der einzelnen Gebäudemodule zu erhalten.

Das Gebäudemodell wird bei Buildingsmart zu Testzwecken für den IFC 2x3 FM Handover „View“ verwendet. Auch für die neue DIN 276 werden das Gebäudemodell  bzw.  die Grundrisse, Ansichten und Schnitte als Grundlage in Betracht gezogen.

Renderstudien des Modelles in AutoCAD Architecture

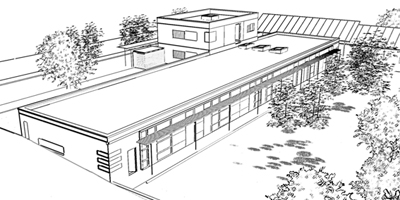

Die ersten Renderings nach der Bestandsmodellierung zeigen unterschiedliche Fassadenvarianten welche direkt aus AutoCAD Architecture 2010 mit dem integrierten Rendermodul „MentalRay“ gerendert wurden.

Renderstudien des AutoCAD Architecture Modelles in Autodesk 3ds MAX

Ein weiterer wichtiger Teil der Architekturvisualisierung ist die konzeptionelle Darstellung. Die nachfolgenden Varianten entstanden aus einer Direktverknüpfung der DWG Dateien mit  Autodesk 3ds MAX 2010.
